需要一種更好的驅動器以使 LED 背光源的本錢和復雜性與CCFL大致相當。通過以高達每串30mA 的電流來驅動6串各由10個LED 組成的LED串，LT3598 滿足了上述請求。該器件還具有一個內置的電源>開關以節儉空間和設計時間。效率通過一個自適應反饋環路來優化，該反饋環路負責監督所有的 LED 引腳電壓，以供給一個高至正好足以點亮全部 LED 串的輸出電壓。即使在 VIN 高于 VOUT 的情況下，LT3598 也將持續調節 LED 電流。LED 電流降額可基于編程LED 溫度(通過一個 NTC 電阻分壓器或通過設置芯片結溫來實現)。
典范利用
圖1示出了LT3598用于驅動60 個LED 的6個信道，每串LED的電流被設置為20mA。CTRL 引腳和 PWM 引腳分辨負責供給仿真調光和數字調光功效。True Color PWM&#8482； 調光供給了恒定的 LED 色彩和一個 3000:1 的調光比。圖2 示出了LED 串之間的±0.5％ 典范電流匹配準確度，它產生了始終如一的光散布，這在大型背光源利用中是非常重要的。

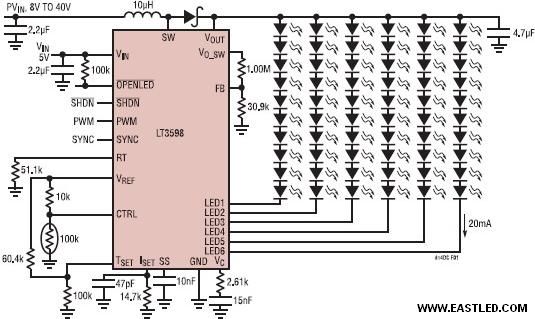

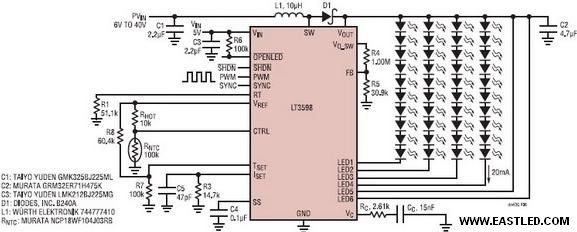

圖1：用于驅動60個20mA LED的驅動電路圖
圖2：圖1所示的LED電流匹配準確度
需要更多的電流?
對于那些每串LED 需要多于30mA 電流的利用，可以輕易地通過 LT3598 多個信道的組合來供給較高的 LED 電流。圖 3 示出了一種能夠以高達每串 90mA 的電流來驅動兩串 LED 的配置。在 125°C 結溫 (最壞情況) 條件下的 1000:1 PWM 調光波形示于圖 4。

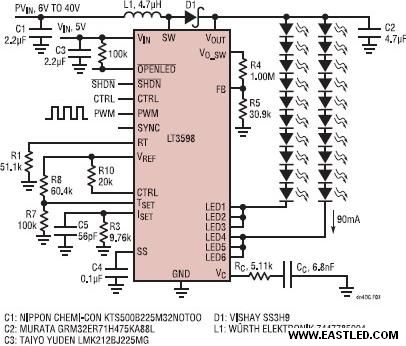

圖3：用于驅動兩串90mA LED的驅動電路圖
圖4：圖3所示電路供給的1000:1 PWM調光波形
用于供給熱保護功效的TSET 引腳
可通過設置TSET 引腳電壓來限制LT3598 的內部結溫。當達到該溫度時，假如結溫持續增加，則 LED 電流將線性地減小(如圖 5 所示)。這種熱調劑功效在高環境溫度條件下供給了重要的保護作用，并答應針對典范(而不是最壞情況) 環境溫度來對某種給定的利用進行優化。
圖5：Tset功效在高溫條件下電流變更圖
停用信道才能
可以把未應用的LED引腳連接至VOUT 來將它們停用，這樣就沒有電流流進停用的信道。故障檢測將疏忽任何連接至VOUT 的信道。圖6示出了一款具兩個停用信道的利用電路，它產生了高達90％ 的效率。
圖6：兩個停用的通道和4串LED電路圖
結論
LT3598 是一款具有一個內置電源開關的通用型LED驅動器，合適驅動多串LED。憑借其堅固的故障檢測功效，甚至還可以供給高PWM調光比。此外，當所有的LED串均開路時，一個電壓環路將調節輸出電壓。
