減壓閥作用
減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并保持穩定的閥門。按結構形式可分為活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥等。活塞式減壓閥體積小、便于調節、使用較廣、但靈敏度較薄膜式低，制造工藝要求高，適用于空氣、水、蒸汽等介質。特別是當介質溫度較高時，大量選用活塞式減壓閥。薄膜式減壓閥敏感度較高，但薄膜易損壞，且使用溫度受到限制，常用在水、空氣等溫度與壓力不高的場合。波紋管式減壓閥敏感度較高，但制造工藝復雜、成本高。
產品結構特點和用處

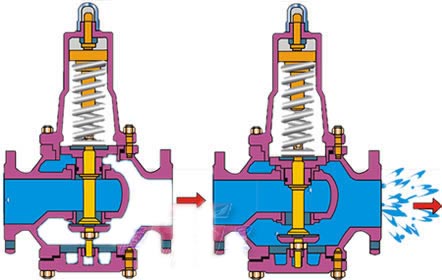

屬于直接作用式薄膜彈簧減壓閥系列。重要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，把持閥瓣開度完成減壓穩壓功效。
直接作用彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可代替慣例分區水管，節儉設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作安穩，實用于水和非腐化性液體介質的管路。
| 流量系數(Cv) |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
重要技巧參數
| 型號 | Y410X / Y110X | Y416X / Y116X | Y42X |
| 公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 殼體實驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封實驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范疇(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特征偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特征偏差(Mpa)P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
重要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
重要結構尺寸(法蘭連接尺寸按GB4216的規定)
| 公稱通徑DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
直接作用彈簧薄膜式減壓閥的外形尺寸和連接尺寸，請接洽我們索取。
