水環真空泵的工作原理
水環真空泵（簡稱水環泵）是一種粗真空泵，它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范疇為1~2×105Pa表壓力。
水環泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等很多產業部分。在產業生產的很多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的利用。由于真空利用技巧的奔跑發展，水環泵在粗真空獲得方面一直被人們所器重。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵利用日益增多。
水環真空泵的工作原理

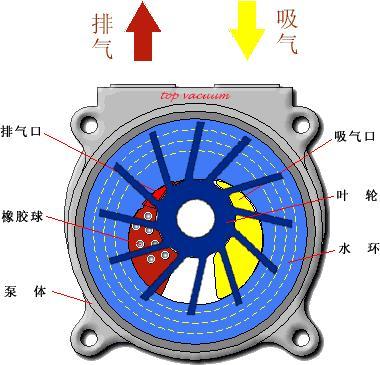

如圖：（見附加圖片）在泵體中裝有適量的水作為工作液。當葉輪按圖中唆使的方向順時針旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔外形的近似于等厚度的封閉圓環。水環的上部分內表面恰好與葉輪輪轂相切，水環的下部內表面恰好與葉片頂端接觸（實際上葉片在水環內有必定的插進深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。假如以葉輪的上部0°為出發點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸進，當吸氣終了時小腔則與吸氣口隔盡；當葉輪持續旋轉時，小腔由大變小，賭氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。
綜上所述，水環泵是靠泵腔容積的變更來實現吸氣、壓縮和排氣的，因此它屬于變容式真空泵。
